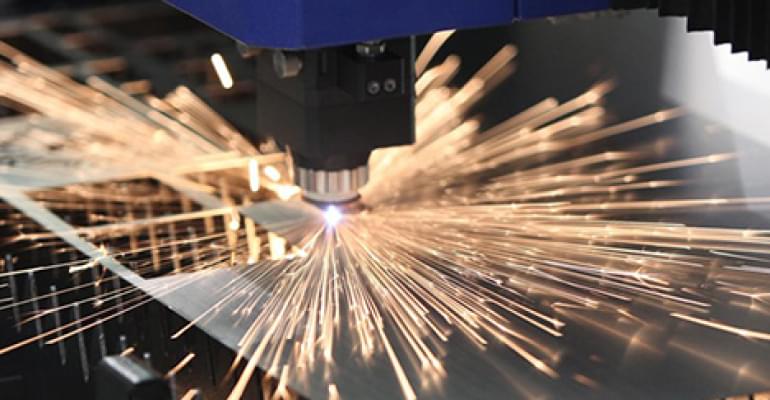

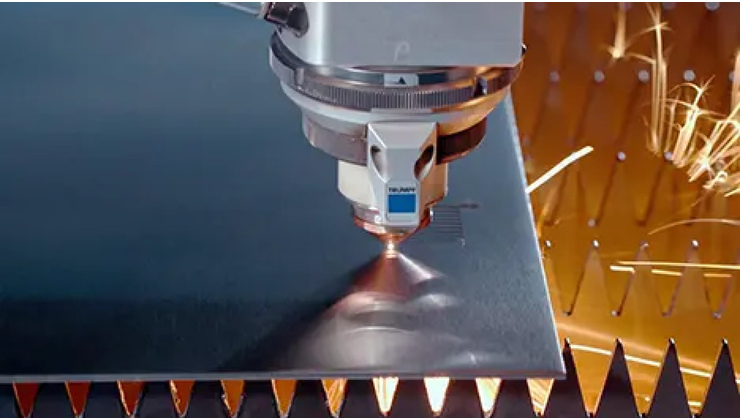

Сопло – одна из самых важных деталей в резке металла лазером. Это один из расходных элементов режущего станка, устанавливается в районе лазерной головы.

В процессе резки сопло выполняет следующие задачи:

1. 1. Подача других материалов в участок реза;
2. 2. Обеспечение соосности лазера и газовой струи;
3. 3. Контакт датчика слежения, замыкаемый на сопле, позволяет выдержать расстояние между деталью и разрезаемым металлом.

Материалы

Как правило, материалом для подавляющего большинства деталей является медь, поскольку этот металл сохраняет ёмкость при высоких температурах, хорошо рассеивает тепловую энергию. Некоторые экземпляры покрыты хромом для предотвращения налипания капель расплава из участка реза.

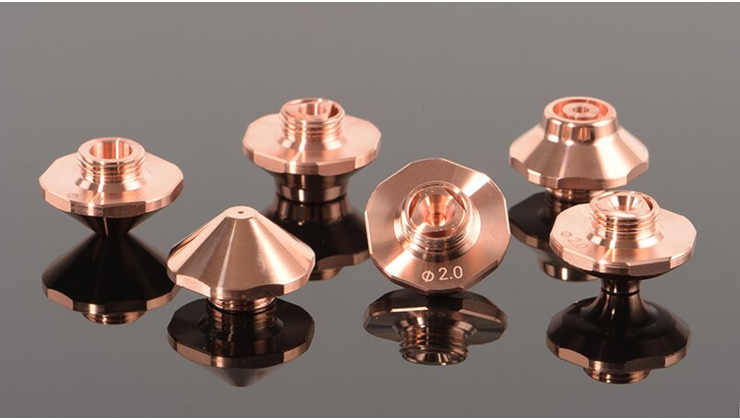

Классификация

Сгруппировать существующие сопла можно по различным характеристикам: диаметр, высота, форма.

По количеству слоёв

• Однослойные. Сфера применения: воздух, инертные и условно-инертные газы, предотвращающие окисление. Преимущественно используется для лазерной резки нержавеющей стали, цинка, латуни.
• Двухслойные, по которым может подаваться два различных газа. Как правило, этот тип сопла применяется в кислородной резке. Кислород не является инертным газом, поэтому даже незначительное поступление окружающего воздуха приведёт к изменению свойств станка и параметров горения. По внутреннему слою подаётся кислород, а наружный обеспечивает защиту от внешних газов.
• Специальные радиусные. Могут быть одно- и двухслойными.

По конструкции

• Стандартная с усечённым конусом.
• «Сомбреро» - высота конусной части увеличена, а боковые грани имеют малый угол наклона. Подходит для резки контуров, находящемся на малом расстоянии друг от друга. Однако датчик, которым оснащён этот вид сопла, имеет меньшее время для предотвращения столкновения сопла с кромкой реза. Этот недостаток исправлен в новой версии с параболическими стенками, которая позволит плавно изогнуть кромку.

Ещё один вариант «сомбреро» - с закруглённой вершиной, подойдёт для заготовок толщиной до 0,3 мм. Этот тип сопла не тянет за собой лист металла первые несколько миллиметров после отвода, в отличие от плоскоголовочного варианта, и точность реза остаётся на прежнем уровне.

Диаметр выходного отверстия

Диаметром сопла определяются расход рабочего газа в единицу времени, площадь сечения потока, форма и скорость газового потока. Больший диаметр означает лучшие показатели.

Диаметр отверстия сопла при покупки выбирается в соответствии с толщиной металла, который предполагается обработать.

В таблице приведено соотношение диаметра выходного отверстия сопла и других параметров для резки стали. Неизменно давление воздуха – 4,5 – 5,5 мм.
